管网式七氟丙烷灭火系统

一、管网式七氟丙烷灭火系统系统简介

七氟丙烷是目前应用较为广泛的灭火剂，具有灭火效率高、灭火后无污染、不导电、储存空间小、无毒无残留的特点。本公司生产的七氟丙烷灭火设备可根据客户不同的要求进行设计，系统安装简单，维修方便，安全可靠。

二、管网式七氟丙烷灭火系统系统组成

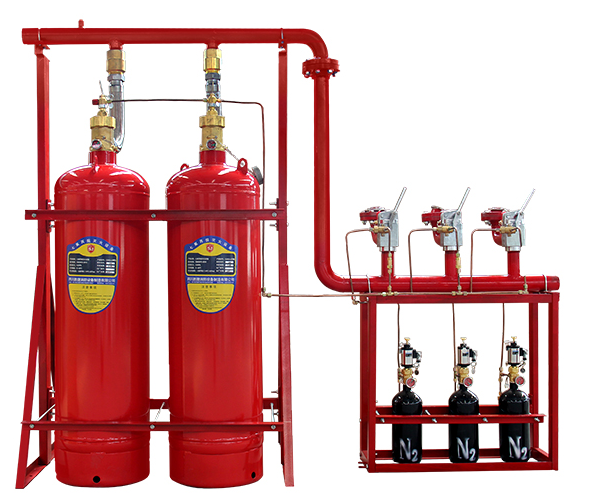

七氟丙烷灭火设备包括：灭火剂瓶组、驱动气体瓶组、选择阀、液体单向阀、气体单向阀、喷嘴、集流管、信号反馈装置、低泄高封阀、电磁型驱动装置、安全阀、七氟丙烷灭火剂等组成。

七氟丙烷灭火设备（多瓶组七氟丙烷灭火系统）由七氟丙烷钢瓶、容器阀、氮气瓶组，电磁驱动装置、选择阀、单向阀、集流管、连接管、压力信号器、喷头等部件组成。需要设置专用的气瓶间。

      有管网七氟丙烷灭火系统的气体灭火剂储存瓶平时放置在专用钢瓶间内，通过管网连接，在火灾发生时，将灭火剂由钢瓶间，输送到需要灭火的防护区内，通过喷头进行喷放灭火。七氟丙烷灭火设备（七氟丙烷灭火系统）由七氟丙烷钢瓶、容器阀、氮气驱动瓶组，电磁驱动装置、选择阀、单向阀、集流管、连接管、安全泄压阀、压力信号器、喷头、高压管道、高压管件等部件组成。七氟丙烷灭火设备（七氟丙烷灭火系统）充装的七氟丙烷灭火剂无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。

三、管网式七氟丙烷灭火系统产品优势

灭火速度快、效率高、主动性强、洁净、安全、环保、技术成熟。

四、管网式七氟丙烷灭火系统应用场所

七氟丙烷气体灭火设备适用于计算机房、通讯机房、理化实验室、精密仪器室、贵重物品仓库、发电机房、变电站、图书馆、档案室、重要资料库、交通指挥中心、医疗设备室、银行、博物馆、文物馆、易燃化学品仓库等场所。

（管网式七氟丙烷灭火设备别称：有管网七氟丙烷灭火设备、七氟丙烷气体灭火系统、七氟丙烷气体灭火装置、七氟丙烷自动灭火装置、七氟丙烷自动灭火设备、七氟丙烷灭火器、内贮压七氟丙烷）

五、七氟丙烷灭火设备(有管网七氟丙烷灭火系统)使用方法:系统操作方法

(1)系统工作原理

① 系统具有自动、手动、机械应急操作三种启动方式。

② 自动状态下，若某防护区发生有烟雾(或温度上升)，该防护区的感烟(或感温)火灾探测器动作并向火灾报警控制器送入一个单一火警信号，控制器即进入单一火警状态，同时驱动电动警铃发出单一火灾报警信号，此时不会发出启动灭火系统的控制信号。随着该防护区火灾的蔓延，温度持续上升(或烟雾增大)，另一回路的感温(或感烟)火灾探测器动作，向控制器送入另一个单一火警信号，控制器立即确认发生火灾，同时发出复合火灾报警信号及联动信号(关闭空调、送排风装置和防火阀、防火门、防火卷帘等)。经过 30 秒时间的延时，控制器输出信号启动灭火系统，灭火剂经管网施放到该防护区实施灭火。控制器接收到压力信号器的反馈信号后显亮放气指示灯，避免人员误入。手动状态下，报警控制器在火灾发生时只发出火灾报警信号而不产生联动。

③ 自动或手动状态下，在值班人员确认火警后，按下报警控制器面板上的或现场的“紧急启动”按钮可马上启动灭火系统。在喷放控制信号输出前，按下报警控制器面板上或现场的“紧急停止”按钮，系统将不会输出喷放信号。

(2)机械应急操作当自动启动、手动启动均失效时，可进入气瓶间实施机械应急操作启动灭火系统。

① 单驱独立系统

1)拉出驱动气体瓶组上驱动阀的安全卡簧、压下手动压把。

2)驱动气体瓶组的驱动阀或电磁阀失效时，逐一打开灭火剂瓶组上的容器阀(拉出手动保险销、套上手柄向下拉到下止位置)。

② 多驱分配系统

1)拉出驱动装置上电磁驱动阀的安全卡簧、压下手动压把。

2)驱动气体瓶组的驱动阀或电磁铁失效时，先手动打开对应防护区的选择阀(边拉开转臂边拉出压臂)，再逐一打开灭火剂瓶组上的容器阀(拉出手动保险销、套上手柄向下拉到下止位置)。

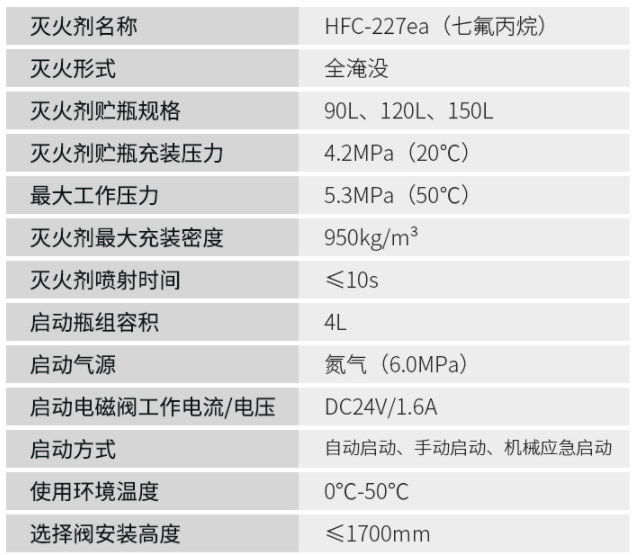

六、管网式七氟丙烷灭火系统技术参数：
